閥門電動裝置DZW30-18/24W說明書及接線圖

[ 2024-07-30 ]

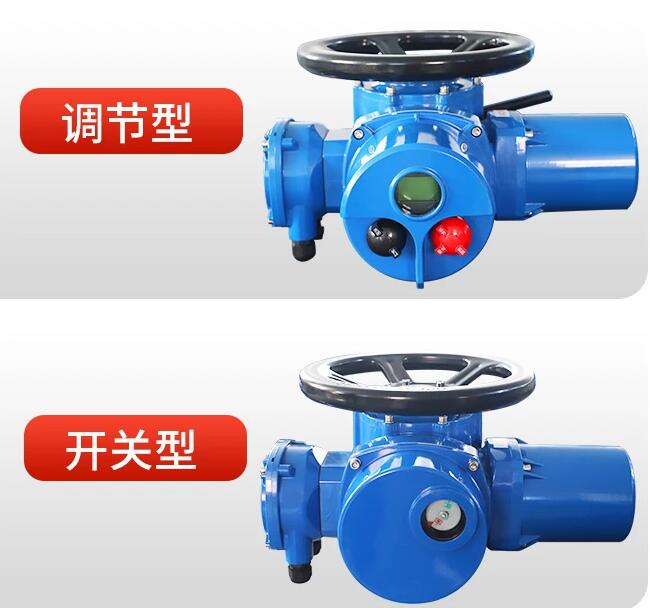

閥門電動裝置DZW30-18/24W說明書及接線圖:閥門電動裝置通稱為DZW型。適用于啟閉件做直線運動的閥門，如閘閥、截止閥、隔膜閥、閘門、水閘閥等。用于閥門的開啟、關閉或調節。是對閥門實現遠控、集控和自控的*的驅動裝置。他們具有功能全、性能可靠、控制系統、體積小、重量輕、使用維護方便等特點。廣泛用于電力、冶金、石油、化工、造紙、脫硫除塵、污水處理等行業。多回轉電動執行機構有：戶外型、隔爆型、整體型、整體調節型、隔爆整體型、隔爆整體調節型等。按連接型式，還分為轉矩型和推力型。

執行器
本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。并經國家防爆電氣產品質量監督檢驗測試中心檢定，取得了全系列的防爆合格證。

型號示例：

1、 DZW30I-18/50：表示電動執行機構為多回轉,輸出轉矩300N·m（30kgf·m），電站型接口，輸出轉速18r/min，*大轉圈數50，戶外型。

2、DZB45T-24/120S：表示電動執行機構為多回轉,帶手動二級減速裝置,輸出轉矩450N·m（45kgf·m），推力型接口，輸出轉速24 r/min，*大轉圈數120，隔爆型。

3、 DZBT120-24/80：表示電動執行機構為多回轉,輸出轉矩1200N·m (120kgf·m)，輸出轉速24 r/min，*大轉圈數80圈，隔爆整體調節型。

連接尺寸

型號	轉矩型JB2920												推力型GB12222
型號	法蘭號	D	D1	D2 (H9)	h1	f	h	d1	d2	d	n	α	法蘭號	D	D1	D2 (F8)	f	d1 max	d	L	n	α
DZW5/10/15	2	145	120	90	2	4	8	30	45	M10	4	45°	F10	125	102	70	3	T28	M10	40	4	45°
DZW5/10/15	2I	115	95	75			6	26	39	M8			F10	125	102	70	3	T28	M10	40
DZW20/30	3	185	160	125			10	42	58	M12			F14	175	140	100	4	T36	M16	55
DZW20/30	3I	145	120	90			8	30	45	M10			F14	175	140	100	4	T36	M16	55
DZW45/60	4	225	195	150		5	12	50	72	φ18			F16	210	165	130	5	T44	M20	70
DZW90/120	5	275	235	180			14	62	82	φ22			F25	300	254	200		T60	M16	90	8	22.5°
DZW90/120	5I	230	195	150			12	50	72	φ18			F25	300	254	200		T60	M16	90
DZW180/250	7	330	285	220	3	6	16	72	98	φ26			F30	350	298	230		T70	M20	110
DZW350/500	8	380	340	280	3	6	20	83	118	φ22	8	22.5°	F35	415	356	260		T80	M30	150

電動執行器

3. 工作環境和主要技術參數

3.1 電源：常規：單相220V、三相380V，遠程DC24V （50HZ）

特殊：單相110V、三相415V、660V，（50HZ、60 HZ）

3.2 工作環境：

3.2.1環境溫度：-20~+60℃(特殊訂貨-60~+80℃)。

3.2.2相對濕度：95%（25℃時）。

3.2.3.1戶外型用于無易燃/易爆和無腐蝕性介質的場所；

3.2.3.2隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境

為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。

型號規格	轉矩 (N·m)	推力 (KN)	*大閥桿直徑(mm)	手動速比	輸出轉速 (r/min)	電機功率 (KW)	電流 (A)	參考重量(Kg)
DZW5	50	20	28	1:1	12/36	0.12/0.18	0.57/0.83	28
DZW10	100	40	28	1:1	18/36	0.25/0.37	1.03/1.38	45
DZW15	150	40	28	1:1	18/36	0.37/0.55	1.38/2.2	46
DZW20	200	100	40	1:1	18/36	0.37/0.75	1.38/2.62	56
DZW30	300	100	40	1:1	18/36	0.55/1.1	2.2/4	58
DZW45	450	150	48	1:1/20:1 或20:1	24/36	1.1/1.5	4/4.12	110
DZW60	600	150	48	1:1/20:1 或20:1	24/36	1.5/2.2	4.12/5.25	112
DZW90	900	200	60	1:1/25:1 或25:1	24/36	2.2/3	5.25/7.9	140
DZW120	1200	200	60	1:1/25:1 或25:1	24/36	3/4	7.9/8.87	142
DZW180	1800	325	70	22.5:1	18/36	4/7.5	8.87/15.6	250
DZW250	2500	325	70	22.5:1	18/36	5.5/10	12.05/20.5	255
DZW350	3500	700	80	20:1	18/24	7.5/10	15.6/20.5	330
DZW500	5000	700	80	20:1	18/24	10/15	20.5/26.6	350
