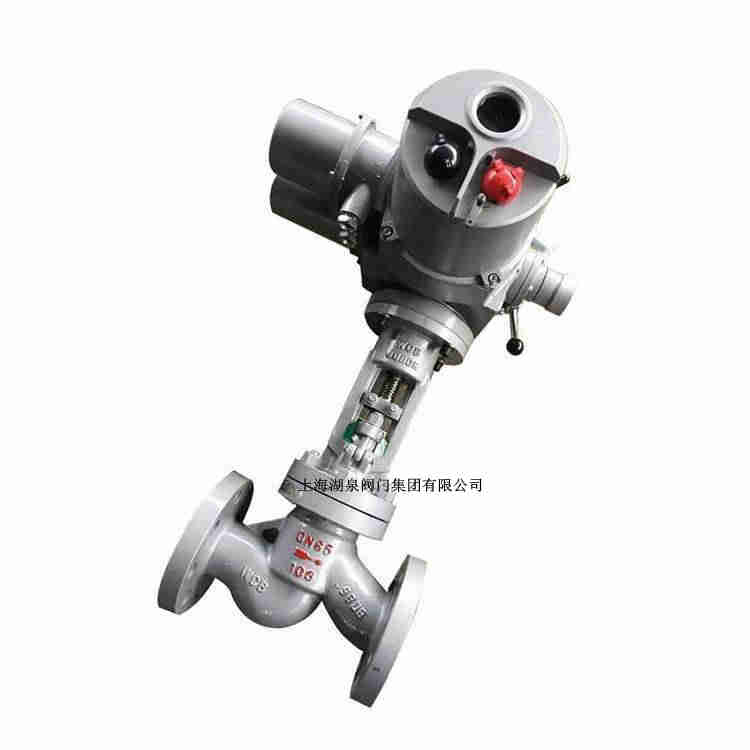

產品名稱：dn65鑄鋼電動法蘭截止閥[ 2022-08-24 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、dn65鑄鋼電動法蘭截止閥產品介紹

上海湖泉閥門集團有限公司dn65鑄鋼電動法蘭截止閥發貨速度快，:主導產品鑄鋼截止閥蝶閥,閘閥,球閥,止回閥,水力控制閥,鑄鋼截止閥等多個品種,我廠產品規格齊全,結構新穎,工藝精湛,質量可靠,歡迎來電咨詢. 國內品牌截止閥鑄鋼按照國家檢測標準及試壓,可現場觀看試壓過程及視頻擁有專業的團隊和設備,生產各種型號截止閥鑄鋼,歡迎新老客戶選購，可以安裝在管道的任何位置上，介質從下往上流。該截止閥產品設計制造按國家標準GB12235,結構合理,密封可靠,性能優良,造型美觀。合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫特點。該電動截止閥產品適用于各類腐性介質的管道上，有良好的防腐性的足夠的強度。

二、dn65鑄鋼電動法蘭截止閥產品主要應用規范

設計與制造		GB/T12235
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB/T79
檢驗與試驗		JB/T9092
材料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
	合金鋼	Q/ZB66
標志		GB/T12220
供貨		JB/T7928

公稱壓力1.6MPa
DN	L		D		D1		D2		b		f		Z-d	H
50(DZW10I)	230		160		125		100		16		3		4-18	645
65(DZW10I)	290		180		145		120		18		3		4-18	690
80(DZW10)	310		195		160		135		20		3		8-18	715
100(DZW15)	350		215		180		155		20		3		8-18	770
125(DZW20)	400		245		210		185		22		3		8-18	780
150(DZW30)	480		280		240		210		24		3		8-23	810
200(DZW45)	600		335		295		265		26		3		12-23	967
250(DZW60)	650		405		355		320		30		3		12-25	1143
300(DZW90)	750		460		410		375		30		3		12-25	1292
公稱壓力2.5MPa
DN		L		D		D1		D2		b		f	Z-d	H
50(DZW10I)		230		160		125		100		20		3	4-18	645
65(DZW10I)		290		180		145		120		22		3	8-18	690
80(DZW15)		310		195		160		135		22		3	8-18	715
100(DZW20)		350		230		190		160		24		3	8-23	770
125(DZW30)		400		270		220		188		28		3	8-25	780
150(DZW45)		480		300		250		218		30		3	8-25	875
200(DZW60)		600		360		310		278		34		3	12-25	967
250(DZW90)		650		425		670		332		36		3	12-30	1153
300(DZW120)		750		485		430		390		40		4	16-30	1292
