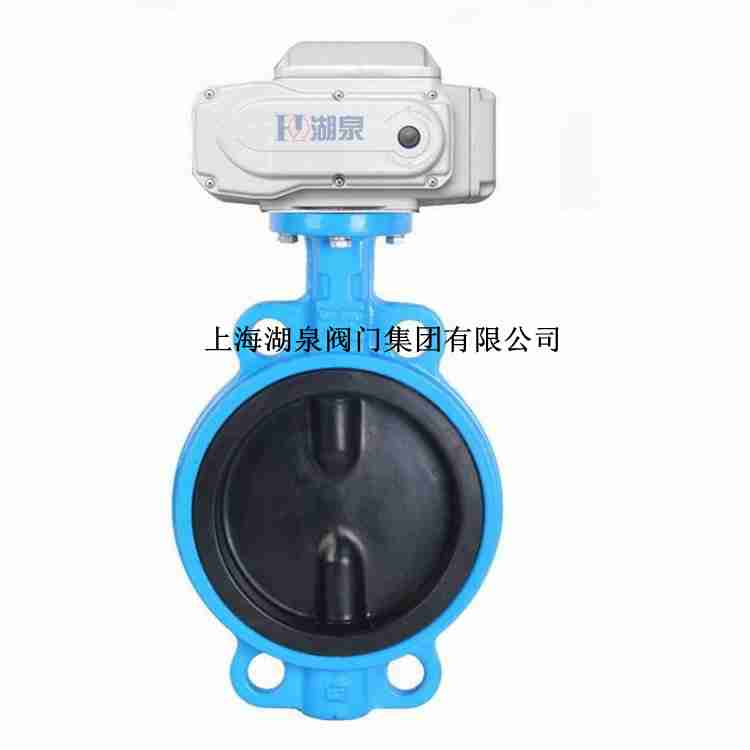

上海湖泉閥門集團有限公司是一家襯膠電動蝶閥廠家，公司的型號有D941J-10/16型號，由電動執行機構（閥門電動裝置）和襯膠能蝶閥組成。它的電源為220V.AC、50Hz, 含有伺服放大器、位置信號發生器、手輪機構轉矩限位開關和行程開關及閥位顯示。該電動蝶閥可接受工業控制儀表或計算機等輸出的4－20mmA.DC信號進行閥門開度控制，同時可以輸出4－20mA.DC閥位反饋信號。它的蝶板和密封機構采用獨特的偏芯設計，蝶板密封面在關閉的瞬間才和閥座密封面相接觸，密封面在啟閉時幾乎是無摩擦，這樣，既降低了閥門的啟閉力矩，又提高了閥門的使用壽命，使密封更為可靠。D941J-10/16襯膠電動蝶閥適用于大口徑和大流量場合。由于有自清洗作用，所以特別適用于濃濁漿和含有懸浮顆粒介質的調節。閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料；固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。 襯膠電動蝶閥廠家D941J-10/16型號工作原理：
當逆流狀態時，閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座。D941J-10/1襯膠電動蝶閥隨著反向介質壓力的增大，閥板與閥座之間的單位正壓力小于介質壓強時，調節環的彈簧在受載后所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用。

襯膠電動蝶閥廠家D941J-10/16型號型號編制

D	9	4	1	J	10/16	C
①	②	③	④	⑤	⑥	⑦

①閥門類型：D=蝶閥
②驅動方式： 9=電動
③連接方式：4=法蘭連接
④結構形式：1=中心垂直板
⑤J=襯膠
⑥壓力等級（PN）：10/16
⑦閥體材質：C=碳鋼 P=304不銹鋼 R=316不銹鋼 未填寫=鑄鐵 襯膠電動蝶閥D941J-10/16產品技術參數

型號	DN	in	L	H	H0	A		D	D1	D2	n-d
D941J	50	2	108	82.5	238	270	65	140	110	88	4-14
	65	1月2日	112	92.5	258	270	65	160	130	108	4-14
	80	3	114	100	278	270	65	190	150	124	4-18
	100	4	127	110	293	270	65	210	170	144	4-18
	125	5	140	125	309	310	65	240	200	174	8-18
	150	6	140	142.5	336	310	65	265	225	199	8-18



材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型號代號	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1
耐溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	0~80℃	-20~82℃	-40~125℃	-30~150℃	-70~150℃	-23~150℃	-20~85℃	-30~93℃
