電動球閥的分類及主要特點介紹

[ 2019-10-18 ]

電動球閥的分類及主要特點介紹

電動球閥是一種球芯由閥桿帶動，并繞球閥軸線作旋轉運動的閥門。問世于20世紀50年代，隨電動球閥著科學技術的飛速發展，生產工藝及產品結構的不斷改進，現已迅速發展成為一種主要的閥類。
在我國，球閥被廣泛的應用在石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等行業。
電動球閥的分類

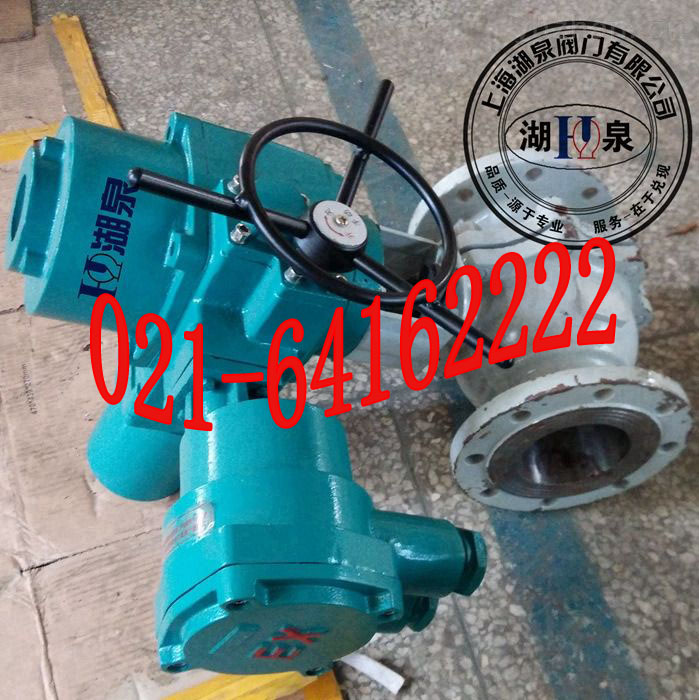

防爆電動球閥
    1、按閥芯結構
    球閥按閥芯結構分類，可以分為“O”型球閥和“V”型球閥兩大類

    2、按閥芯球體和密封座的安裝方法
電動球閥按閥芯球體和密封座的安裝方法可分為：浮動球閥和固定球閥兩種。
a.浮動球閥：閥芯球體借助于閥桿在兩個閥座密封圈之間自由地旋轉。
b.固定球閥：閥芯球體與閥桿連接在一起，并以閥桿中心旋轉，帶浮動球和彈性活動套筒閥座的球閥。

電動球閥的主要特點
    1、“O”型球閥主要特點
    “0”型球閥可起調節和切斷作用，常用于兩位式控制，稱為開關球閥，其主要特點有：
    1）結構緊湊，重量輕，體積小
    2）球孔與管道對準時，流通面積最大，流阻小，Kv值最大
    3）流量調節范圍大，可調比達100：1至200：1
    4）關閉時能完全密封
2、“V”型球閥主要特點
    1）提供近似對數流量特性的調節特性
    2）“V”形球閥閥芯與閥座相對轉動時產生剪切作用，特別適用于紙漿等不干凈的，含纖維介質的調節、切斷，并適用于高粘度、懸浮液場合。
    3）閥芯在壓差△P作用下，被壓向一側閥座上，對閥座產生的壓緊力增加了閥芯轉動時的摩擦力。因此△P主要產生的是一種摩擦力，執行機構克服這一摩擦阻力相對容易得多，故球閥切斷壓差較大。
    4）閥座與閥芯球閥之間不會產生卡阻或脫離等問題，密封可靠，使用壽命長。
