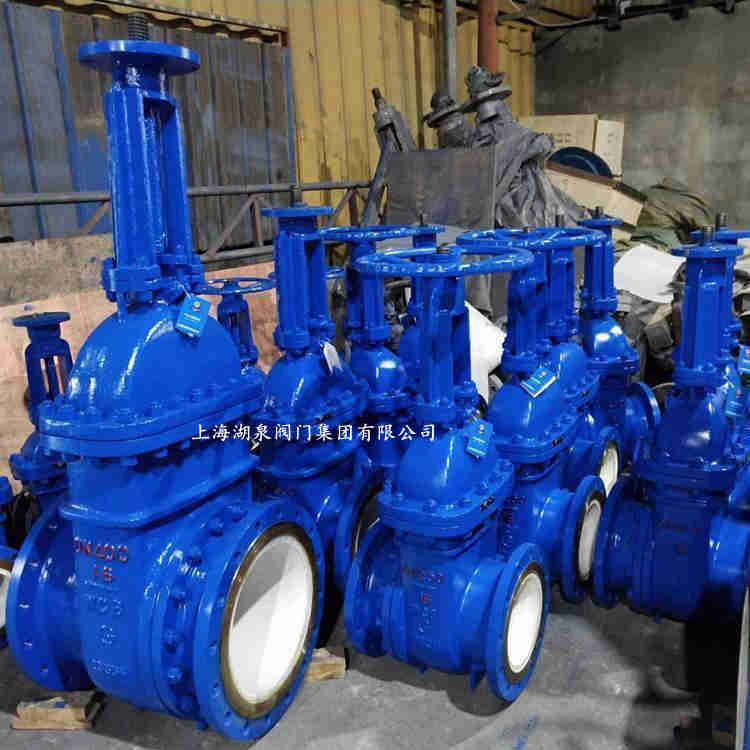

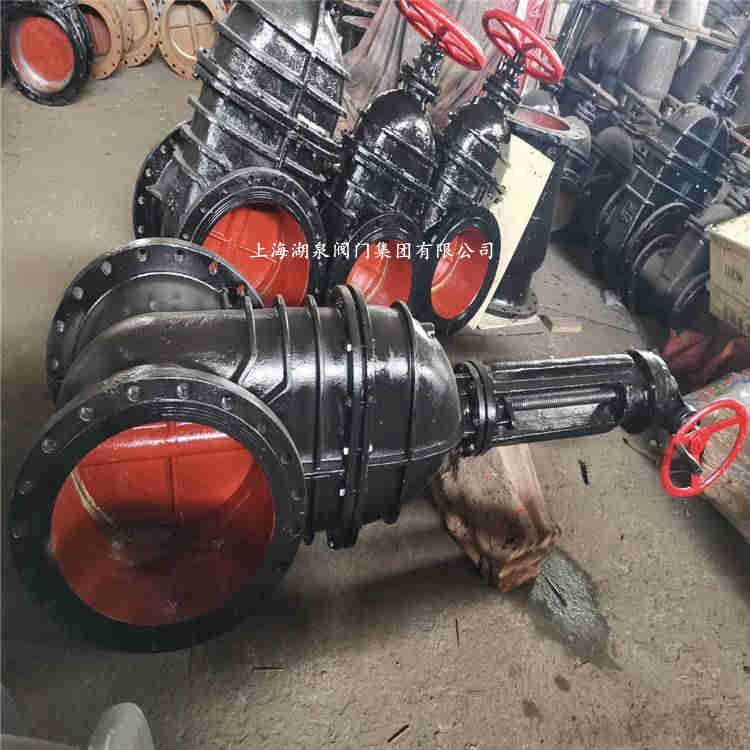

z41t一10型閘閥DN200外形尺寸及圖片
[ 2023-04-07 ]
上海湖泉閥門集團有限公司z41t一10型閘閥DN200外形尺寸及圖片：Z41T-10/16、Z41W-10/16 閘閥:手動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為黃銅(Z41T-10)、灰鑄鐵(Z41W-10),公稱壓力 PN10/PN16 ,閥體材料為灰鑄鐵的.產品型號 Z41T、Z45T 公稱通徑 DN40-DN1000 壓力范圍 1.0-1.6MPa 閥體材質 鑄鐵、球墨鑄鐵 Z41T、Z45T鑄鐵閘閥概述: 主要技術參數: 型號 公稱壓力MPa 試驗壓力MPa 工作溫度 ...鑄鐵明桿閘閥主要技術參數 型號 公稱壓力MPa 試驗壓力MPa 工作溫度 使用介質 密封 強度 Z41H-10 1.0 1.1 1.5 ≤200℃ 水、蒸汽、油 Z41T-10 Z41W-10 ≤100℃ 油品、煤氣 鑄鐵明桿閘...
z41T-10-DN40,Z41T-10-DN50,Z41T-10-DN65,Z41T-10-DN80,低壓鑄鐵閘閥, Z41T-10-DN100,Z41T-10-DN125,Z41T-10-DN150,Z41T-10-DN200,低壓鑄鐵閘閥, Z41T-10-DN250,Z41T-10-DN300,Z41T...z41T-10C型法蘭連接鋼制閘閥操作方式為手動,連接方式為法蘭連接,閥門為明桿楔式剛性單閘板,閥座密封面材料為黃銅,公稱壓力 PN10,閥體材料為碳鋼的閘閥。 產品性能參數: Z41T-10C型法蘭...
z41t一10型閘閥DN200外形尺寸
z41T-10-DN40,Z41T-10-DN50,Z41T-10-DN65,Z41T-10-DN80,低壓鑄鐵閘閥, Z41T-10-DN100,Z41T-10-DN125,Z41T-10-DN150,Z41T-10-DN200,低壓鑄鐵閘閥, Z41T-10-DN250,Z41T-10-DN300,Z41T...z41T-10C型法蘭連接鋼制閘閥操作方式為手動,連接方式為法蘭連接,閥門為明桿楔式剛性單閘板,閥座密封面材料為黃銅,公稱壓力 PN10,閥體材料為碳鋼的閘閥。 產品性能參數: Z41T-10C型法蘭...
| 型號 | 公稱壓力MPa | 試驗壓力MPa | 工作溫度 | 使用介質 | |||||||
| 密封 | 強度 | ||||||||||
| Z41T-10 | 1.0 | 1.1 | 1.5 | ≤200℃ | 水、蒸汽、油 | ||||||
| Z41T-10 | |||||||||||
| Z41W-10 | ≤100℃ | 油品、煤氣 | |||||||||
| 型號 | 閥體、閥蓋、閘板 | 閘板 | 密封圈 | 閥桿螺母 | 閥 桿 | 填 料 | |||||
| Z41H-10 | 灰鑄鐵、鑄 鋼 | 碳鋼+合金鋼 | 不銹鋼、合金鋼 | 青銅 | 碳鋼、不銹鋼 | 浸油石棉盤根 | |||||
| Z41W-10 | 灰鑄鐵 | 灰鑄鐵 | 黃銅 | 碳鋼 | |||||||
| Z41T-10 | 灰鑄鐵 | 灰鑄鐵+黃銅 | 黃銅 | 碳鋼、黃銅 | |||||||
z41t一10型閘閥DN200外形尺寸
| 50 | 180 | 160 | 125 | 100 | 20 | 286 | 345 | 4×Φ18 | 180 | 17 |
| 65 | 195 | 180 | 145 | 120 | 20 | 331 | 410 | 4×Φ18 | 180 | 22 |
| 80 | 210 | 195 | 160 | 135 | 22 | 375 | 470 | 4×Φ18 | 200 | 30 |
| 100 | 230 | 215 | 180 | 155 | 22 | 430 | 544 | 8×Φ18 | 200 | 35 |
| 125 | 255 | 245 | 210 | 185 | 24 | 523 | 660 | 8×Φ18 | 240 | 52 |
| 150 | 280 | 280 | 240 | 210 | 24 | 592 | 762 | 8×Φ23 | 240 | 70 |
| 200 | 330 | 335 | 295 | 265 | 26 | 772 | 993 | 8×Φ23 | 320 | 125 |
| 250 | 380 | 390 | 350 | 320 | 28 | 903 | 1176 | 12×Φ23 | 320 | 170 |
| 300 | 420 | 440 | 400 | 368 | 28 | 1043 | 1366 | 12×Φ23 | 400 | 226 |
| 350 | 450 | 500 | 460 | 428 | 30 | 1173 | 1540 | 16×Φ23 | 400 | 360 |
| 400 | 480 | 565 | 515 | 482 | 32 | 1245 | 1765 | 16×Φ25 | 500 | 444 |
| 450 | 510 | 615 | 565 | 532 | 32 | 1500 | 1970 | 20×Φ25 | 500 | 590 |
| 500 | 540 | 670 | 620 | 585 | 34 | 1780 | 2280 | 20×Φ25 | 720 | 740 |
| 600 | 600 | 780 | 725 | 685 | 36 | 2010 | 2620 | 20×Φ30 | 720 | 960 |
