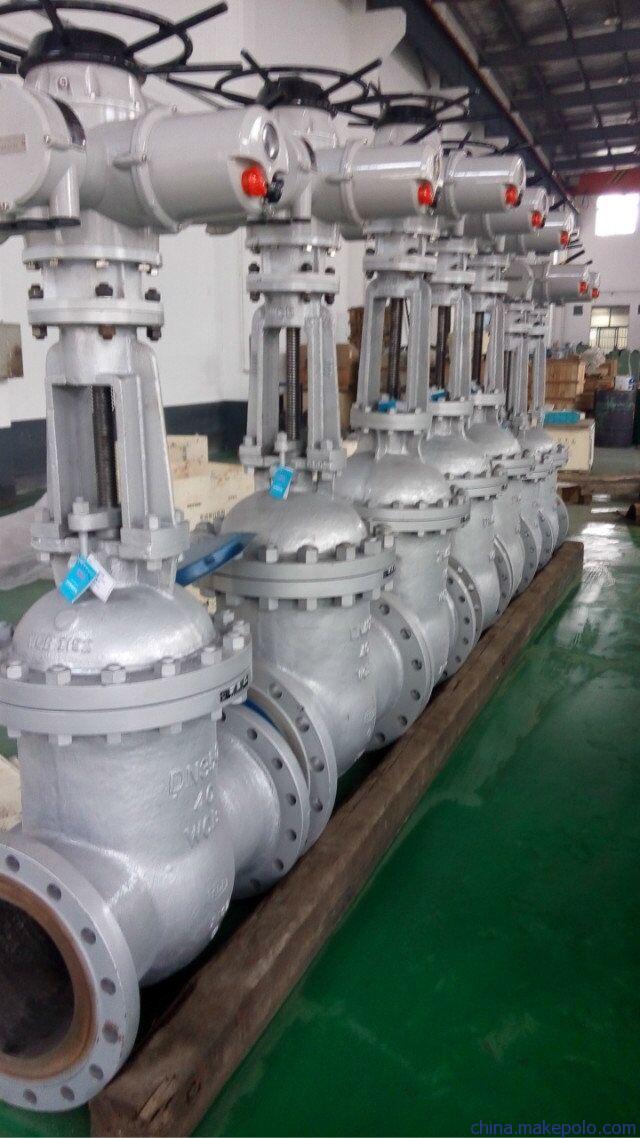

產品名稱：Z943F電動平板閘閥[ 2013-10-15 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
產品說明：
電動平板閘閥密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點；適用水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置，特別適用于石化、油、氣、長輸管線等。
產品采用標準：
JB/T5298-91 管線用鋼制平板閘閥
API 6D 管道閥門
GB12234-89 通用閥門 法蘭和對焊連接鋼制閘閥
GB/T13927-92 通用閥門 壓力試驗
GB12224-89 鋼制閥門 一般要求
GB/T12252-89 通用閥門 供貨要求
GB12221-89 法蘭連接金屬閥門的結構長度
JB/T79-94 整體鑄鋼管法蘭
GB12220-89 通用閥門 標志
JB308-75 閥門型號編制方法
產品適用場合：
1. （Class150～900/PN1.0～16.0MPa，工作溫度-29～121℃）石油、天然氣輸送管線。帶導流孔的平板閘閥還便于清掃管線。
2. 成品油的輸送管線和貯存設備。
3. 石油、天然氣的開采井口裝置，也就是采油樹用閥。
4. 帶有懸浮顆粒的介質的管道。
5. 城市煤氣輸送管線。
6. 自來水工程。
產品主要性能參數：
Z943F電動平板閘閥主要性能參數 公稱壓力 產品型號 1.0～16.0MPa 150～900Lb 無導流孔平板閘閥 Z9B43WF、Z9B43WD、Z9B43WY、Z9B43WbF、Z9B43WbY 有導流孔平板閘閥 Z9B43NF、Z9B43DF、Z9B43YF、Z9B43F、Z9B43D、Z9B43Y 產品外形及連接尺寸：
Z943F電動平板閘閥主要外形及連接尺寸 公稱壓力
（MPa）公稱通徑
（MPa）尺寸（mm） L D D1 D2 b f z-d H H1 E W 1.6 40 165 150 110 84 18 3 4-18 365 415 90 305 50 178 165 125 99 20 3 4-18 387 455 105 305 65 190 185 145 118 20 30 8-18 466 545 133 305 80 203 200 160 132 20 3 8-18 520 645 156 305 100 229 220 180 156 22 3 8-18 655 740 182 305 150 267 285 240 211 24 3 8-22 823 980 269 305 200 292 340 295 266 24 3 12-22 1010 1210 350 305 250 330 405 355 319 26 3 12-26 1220 1470 412 305 300 356 460 410 370 28 4 12-26 1405 1805 505 305 350 381 520 470 429 30 4 16-26 1580 1950 560 305 400 406 580 525 480 32 4 16-30 1777 2197 665 305 500 457 715 650 609 36 4 20-33 2132 2652 817 458 600 508 840 770 720 38 5 20-36 2545 3201 920 458 2.5 40 165 150 110 84 18 3 4-18 365 415 90 305 50 178 165 125 99 20 3 4-18 387 455 105 305 65 191 185 145 118 20 3 8-18 466 545 133 305 80 203 200 160 132 24 3 8-18 520 645 156 305 100 229 235 190 156 24 3 8-22 655 740 182 305 150 267 300 250 211 28 3 8-26 823 980 269 305 200 292 360 310 274 30 3 12-26 1010 1210 350 305 250 330 425 370 330 32 3 12-30 1220 1470 412 305 300 356 485 430 389 34 4 16-30 1405 1805 505 305 350 381 555 490 448 38 4 16-33 1580 1950 560 305 400 406 620 550 503 40 4 16-36 1777 2197 665 305 500 457 730 660 609 44 4 20-36 2132 2652 817 458 600 508 845 770 720 46 4 20-39 2545 3201 920 458 產品訂貨須知：
一、①電動平板閘閥產品名稱與型號②電動平板閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定上海湖泉的電動平板閘閥型號，請按電動平板閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
